Статьи

Содержание

В этой статье мы расскажем о том, как сделать входную деревянную дверь своими руками. В настоящее время приобрести готовую входную группу не представляется чем-то особенно сложным. Но, цена такой покупки наверняка будет высока. В то же время, ставить новую дверь из магазина на дачу необязательно, так как несложную конструкцию можно собрать своими руками.

Итак, изготовление дверного полотна и сопутствующих элементов полностью оправдано. Но, перед тем как приступить непосредственно к изготовлению, выберем схему по которой будем работать и определимся с подбором производственных материалов.

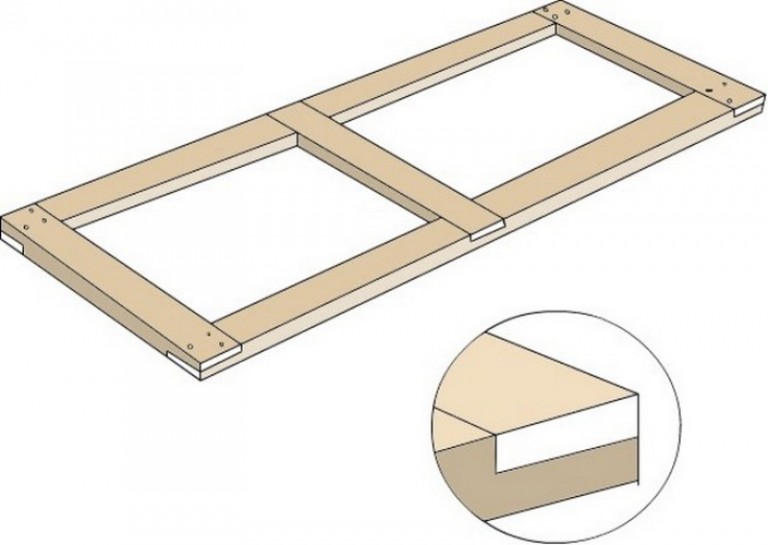

Схема сборки входной двери

Схема сборки входной двери

Требования, предъявляемые к входным дверям

Схема устройства стандартной квартирной двери

Схема устройства стандартной квартирной двери

Входные двери, которые можно установить в загородном доме, должны отличать следующие качества:

  • малая теплопроводность;
  • устойчивость к негативному воздействию факторов внешней среды;
  • устойчивость к механическим нагрузкам;
  • привлекательный внешний вид;
  • надёжность фурнитуры;
  • доступная цена производственных материалов и, как следствие, невысокая себестоимость готового изделия.

Теперь мы знаем, какие входные деревянные двери своими руками можно изготовить, осталось выяснить, из каких материалов эти изделия можно собрать.

Выбор материалов

На фото заполнение дверного полотна утеплителем

На фото заполнение дверного полотна утеплителем

На рынке представлен широкий выбор пиломатериалов, которые отличаются стоимостью и эксплуатационными характеристиками.

Предпочтительнее приобретать древесину хвойных пород, так как такие пиломатериалы относительно недороги, а кроме того, после дополнительной обработки отличаются высокой прочностью и долговечностью.

Древесину бука, дуба и прочих твёрдых пород брать не стоит. Во-первых, это дорого, а во-вторых, такие материалы трудно обрабатывать вручную.

Обрезная доска из древесины хвойных пород

Обрезная доска из древесины хвойных пород

В продаже можно встретить самую разную дверную фурнитуру, включая петли и запорные механизмы для деревянных дверей. Представленная в продаже фурнитура отличается конфигурацией, надежностью и ценой.

В качестве бюджетного варианта можем порекомендовать продукцию отечественных предприятий. Качество отечественной фурнитуры на порядок выше, чем качество “no name” изделий, предложенных на рынке.

Выбор схемы сборки

Такие чертежи входной деревянной двери своими руками может нарисовать каждый

Такие чертежи входной деревянной двери своими руками может нарисовать каждый

Можно приложить немалые усилия, потратить много времени и в результате собрать красивую дверь, которая несомненно украсит ваш дом. В то же время, можно изготовить простую и, тем не менее, прочную дверь, которая будет надежной, и при этом будет неплохо выглядеть.

Рассмотрим, какова инструкция сборки простой двери с размером полотна, подобранным в соответствии с уже имеющейся в наличии дверной коробкой. В предложенной конструкции обвязка будет изготовлена из трех горизонтальных и двух вертикальных элементов.

Дверная коробка и полотно - вид сверху

Дверная коробка и полотно — вид сверху

Дверь, в нижней части, будет полностью закрытой (глухой). Эту часть полотна можно будет выполнить из специально приобретённой шпунтованной доски, которая в процессе монтажа будет собрана в щит.

Совет: Для того чтобы упростить сборку щита можно заготовить специальную половую доску с фрезерованной боковиной (с одной стороны шип, с другой — паз).

Верхняя часть конструкции представляется собой раму с остеклением. Остекление будет удачно сочетаться с оформлением дачной веранды.

Приступаем к сборке

Горизонтальные планки для обвязки

Горизонтальные планки для обвязки

  1. Готовим элементы обвязки.
    Это три планки, одна из которых будет располагаться в нижней части, другая – посредине, а третья — сверху.
Нижняя и средняя планка с пазами для щита

Нижняя и средняя планка с пазами для щита

  1. 222В заготовках, которые будут расположены в верхней части и посредине, при помощи стамески выбираем углубления под шипы, как это показано на фото. Глубина выемок, а, следовательно, величина шипа должна быть не меньше 40 мм.
    Углубление делаем следующим образом:
  • Размечаем контур.
  • В дрель вставляем сверло диаметром 1 см и сверлим на нужную глубину два отверстия, так чтобы они располагались в крайних точках размеченного контура.
  • Фиксируем доску в тисках и при помощи узкой стамески и молотка выбираем древесину из углубления.
  1. 3333Изготавливаем вертикальные и горизонтальные элементы обрешётки, которые шипами встанут в предварительно выбранные пазы.
    Шипы делаем следующим образом:
  • От торца доски отмеряем длину шипа и размечаем линию.
  • По линии делаем надрез глубиной 3-5 мм.
  • С торца на этом же расстоянии приставляем к доске топор, и нанося удары средней силы по обуху топора, снимаем слой дерева. То же самое проделываем и с другой стороны шипа.
Щит из шпунтованной доски

Щит из шпунтованной доски

  1. Из шпунтованной доски собираем щит, как показано на фото, который будет установлен в нижнюю обвязку.
  2. В планке, которая будет установлена в нижней части двери, делаем продольное углубление по всей длине с тем расчетом, чтобы туда поместился шип крайней доски в заранее подготовленном щите.
    Поперечная планка, которая будет расположена в центральной части двери, обрабатывается таким образом, чтобы в ее нижней части был шип. При сборке этот шип войдет в паз в верхней части дощатого щита.
  3. Заготавливаем боковые доски, с которыми можно будет собрать всю конструкцию воедино. В боковых досках также выбирается древесина с тем расчетом, чтобы туда встали три планки, которые мы подготовили на начальном этапе.
Сборка всех элементов воедино

Сборка всех элементов воедино

  1. После того как все компоненты заготовлены, можно приступать к сборке.
    Делается это следующим образом:
  • Боковые доски укладываются на необходимом расстоянии друг от друга на ровное основание.
  • Между ними выкладываются все остальные элементы конструкции.
  • Шипы конструкционных элементов смазываются столярным клеем и вдвигаются в пазы. Для того чтобы конструкция была прочнее, соединение шип-паз снаружи прихватывается саморезом.

Остекление и фурнитура

После того как дверное полотно собрано, можно приступать к остеклению и монтажу фурнитуры.

Остекление делается при помощи реек, которые прибиваются по периметру каждого отдельно взятого сегмента рамы окошка. Толщина реек должна быть подобрана с тем расчетом, чтобы кроме них в проем поместилось стекло и штапики.

Важно: Если дверь собирается не для веранды, а для обычной прихожей, вместо остекления изготавливается такой же дощатый щит, как и в нижней обвязке

.

Примерка врезного замка

Примерка врезного замка

Для установки врезного замка с торца дверного полотна сверлом, а затем стамеской выбирается древесина на глубину, равную ширине корпуса замка. В полотне сверлится сквозное отверстие, в которое будет установлена сердцевина.

Установка петель

Установка петель

С обратного торца полотна прикладываем петли и помечаем карандашом их периметр. Затем стамеской выбираем дерево по намеченному периметру на глубину 2 мм. На подготовленный торец полотна прикладываем петли и вкручиваем шурупы.

После этого, дверное полотно прикладывается к коробке на которой помечается расположение петель и расположение замка деревянной двери. На коробке подготавливаются монтажные места для установки петель.

На уровне замка выбирается древесина на ширину и глубину запорного механизма. Затем на это место монтируется металлическая планка, которая идет в комплекте с замком. После этого дверь можно вешать на петли и приступать к покрасочным работам.

Вывод

Итак, вы получили общее представление о том, как выполняется сборка и установка входной деревянной двери своими руками. Следовательно, можно запастись соответствующими материалами и инструментом, для того чтобы попробовать что-нибудь сделать самостоятельно.

Остались вопросы, требующие пояснений? Больше полезных сведений вы найдете посмотрев видео в этой статье.
